Neutral Beam Test Facility presso CNR di Padova
Luogo: Padova, Italia
Committente: Consorzio RFX
Servizi svolti: Progettazione, realizzazione e messa in servizio degli impianti meccanici ed elettrici. Assistenza alla Direzione Lavori.
Area oggetto d’intervento: 7.237 m2
Nell’ambito della grande sfida della ricerca internazionale che mira ad assicurare energia priva di emissioni ad effetto serra, affidabile e a lungo termine, negli ultimi anni si è sviluppata la sperimentazione per l’utilizzo degli iniettori ITER come principale sistema di riscaldamento e induzione di corrente nei reattori a fusione nucleare controllata.
In questo contesto si inserisce, a partire dal 2008, la realizzazione dell’impianto Neutral Beam Test Facility del complesso PRIMA-NBTF, ideato per ospitare i due esperimenti SPIDER e MITICA a supporto del progetto internazionale ITER.
Considerando la notevole complessità dell’impianto sperimentale ospitato all’interno dei corpi di fabbrica che compongono la realizzazione, si è dovuto tener conto dei forti vincoli dipendenti dalle necessità impiantistiche e dalle ristrettezze delle superfici a disposizione nell’area di intervento, ma anche della necessità di assecondare le complesse esigenze dell’impianto, pur non dimenticando l’obiettivo di realizzare un’opera capace di trasmettere l’importanza delle attività di ricerca che si svolgono al suo interno. Ulteriore fattore di cui tener conto è stata la necessità di ottenere un progetto flessibile e adattabile, in grado di rispondere all’evolversi della ricerca.

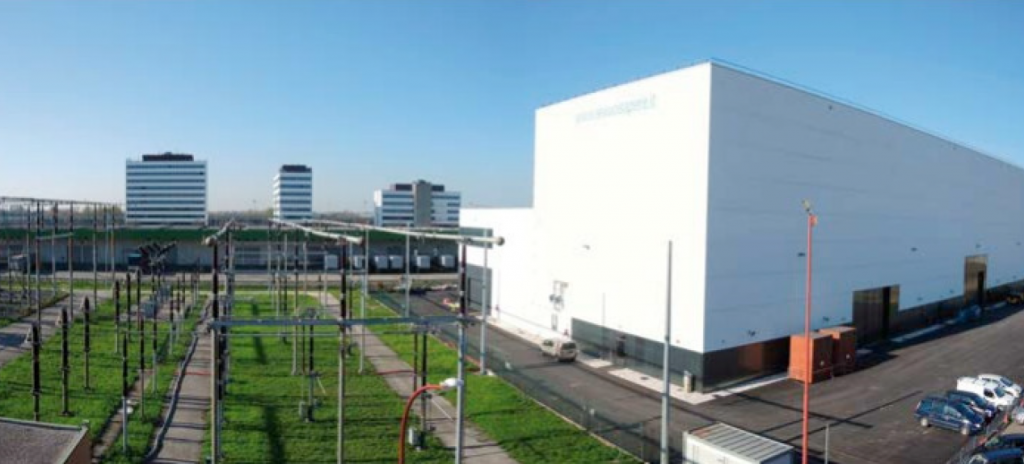

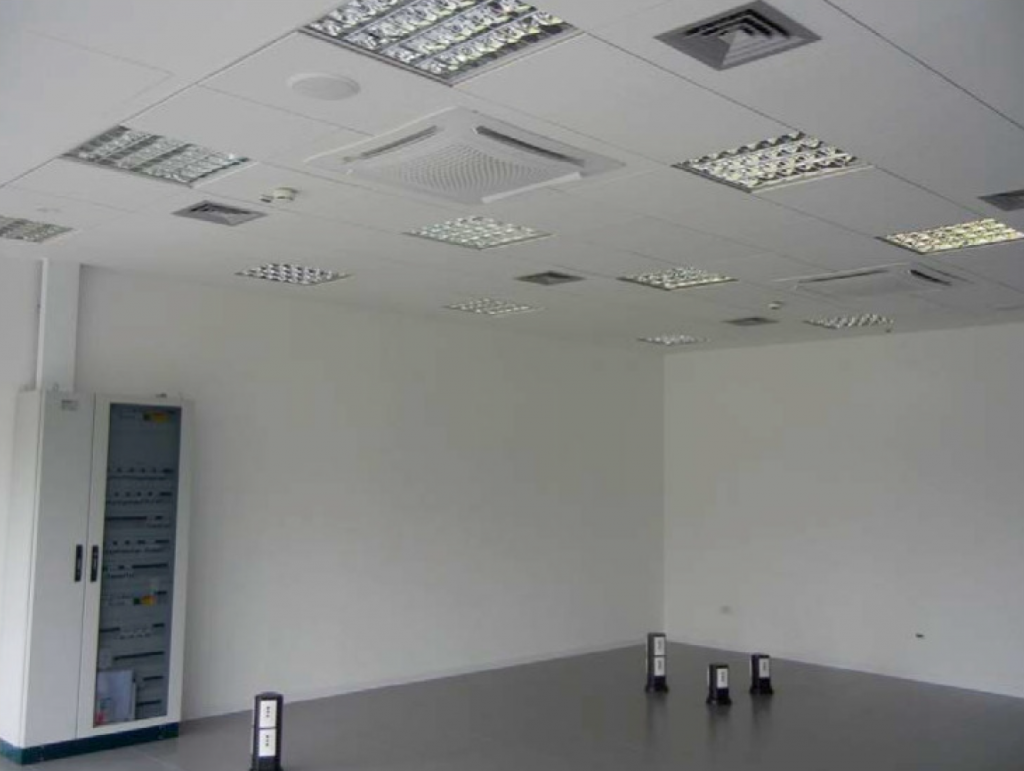

Il progetto insiste su un’area di circa 17.500 mq, l’area di sedime dei fabbricati ammonta complessivamente a circa 7.000 mq ed è composto da quattro corpi di fabbrica principali, contenenti gli esperimenti MITICA e SPIDER, gli impianti accessori, le sale di servizio per il personale e per le attività didattiche. I corpi edilizi, caratterizzati da un consistente sviluppo verticale (fino a 26 metri), si uniscono in un’unica “fabbrica” attraverso l’edificio “civile”, contenente spogliatoi, sale controllo degli esperimenti di “MITICA” e “SPIDER”, sala server e sale riunioni.

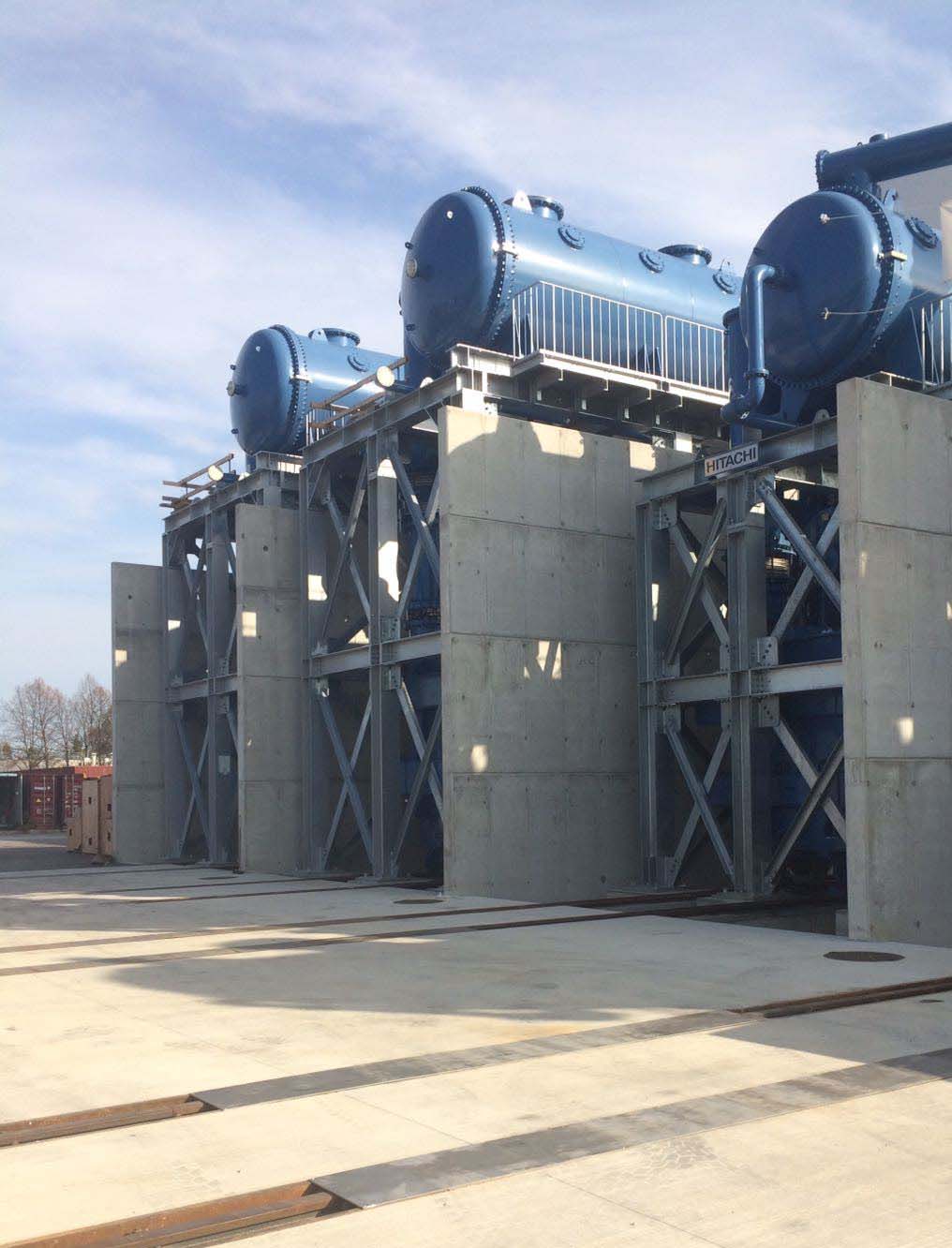

All’interno del complesso sono previsti:
- zone schermate contro le radiazioni;
- impianti per la criogenia, il vuoto e il raffreddamento;
- centrali impiantistiche;
- una vasca per l’isolamento elettrico;
- strutture schermanti.
PROGETTAZIONE IMPIANTISTICA
Ha riguardato parametri relativi a:
- resistenza al fuoco;
- requisiti termoigrometrici, di qualità dell’aria e illuminotecnici;
- zona ATEX;
- impiego di gas infiammabili e inerti, liquidi criogenici;
- campi elettromagnetici, radioprotezione e altissime tensioni.
GLI IMPIANTI HVAC DEL COMPLESSO PRIMA-NBTF

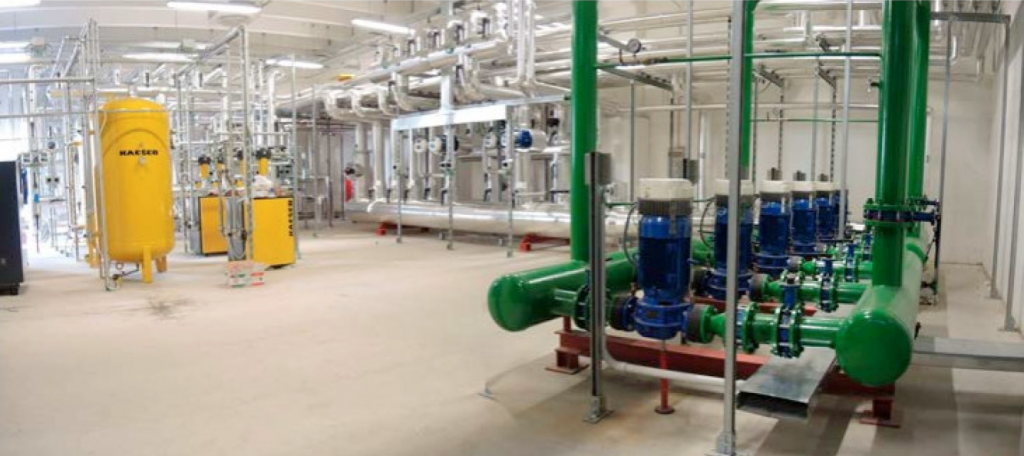

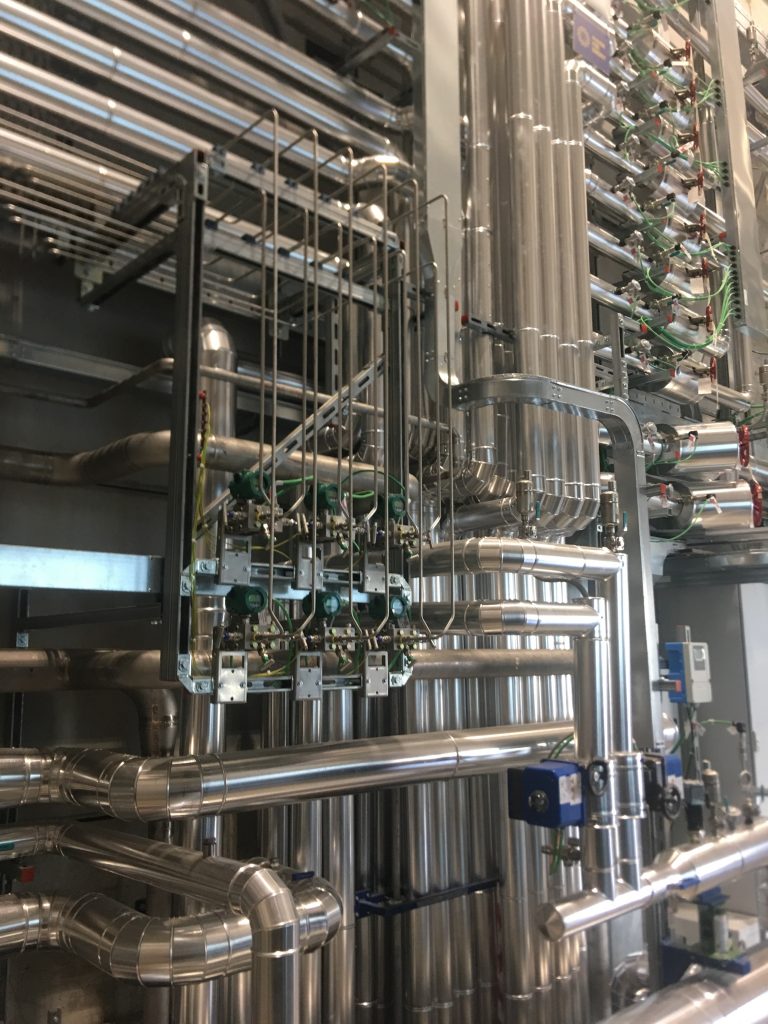

Per gli impianti HVAC sono state adottate soluzioni impiantistiche differenti, a seconda della destinazione d’uso degli ambienti, mentre per l’energia termofrigorifera si è optato per una produzione indipendente, nonostante l’area sia dotata di impianto proprio. Al piano terra dell’edificio su due livelli destinato agli impianti civili si trovano gruppo elettrogeno da 1400 kVA, cabina MT, centrale frigorifera e centrale termica e idrica/trattamento acque, mentre al piano superiore sono localizzati cabina BT, locale UPS, sottocentrale tecnologica e centrale di produzione e trattamento aria compressa.
DESCRIZIONE IMPIANTISTICA CONVENZIONALE HVAC
Le esigenze sperimentali hanno determinato un forte impatto sull’architettura impiantistica:
- la produzione di fluidi termovettori avviene per mezzo di due caldaie a condensazione da 360 kW;

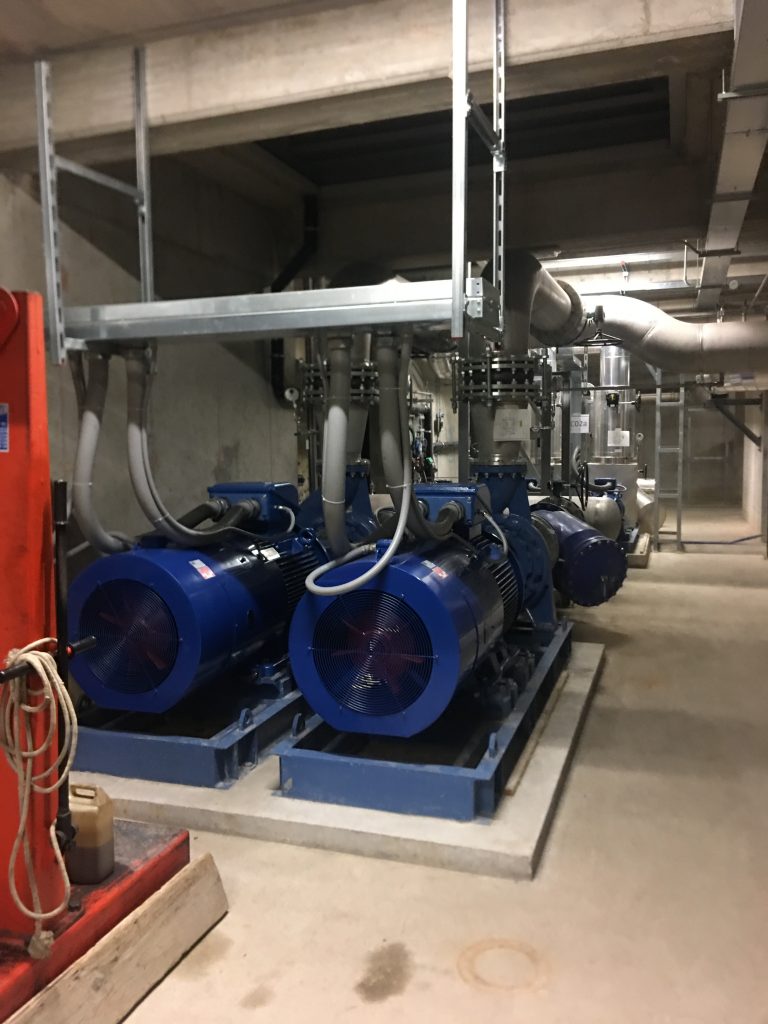

- la produzione frigorifera è garantita da due refrigeratori da 730 kW raffreddati da torri evaporative;

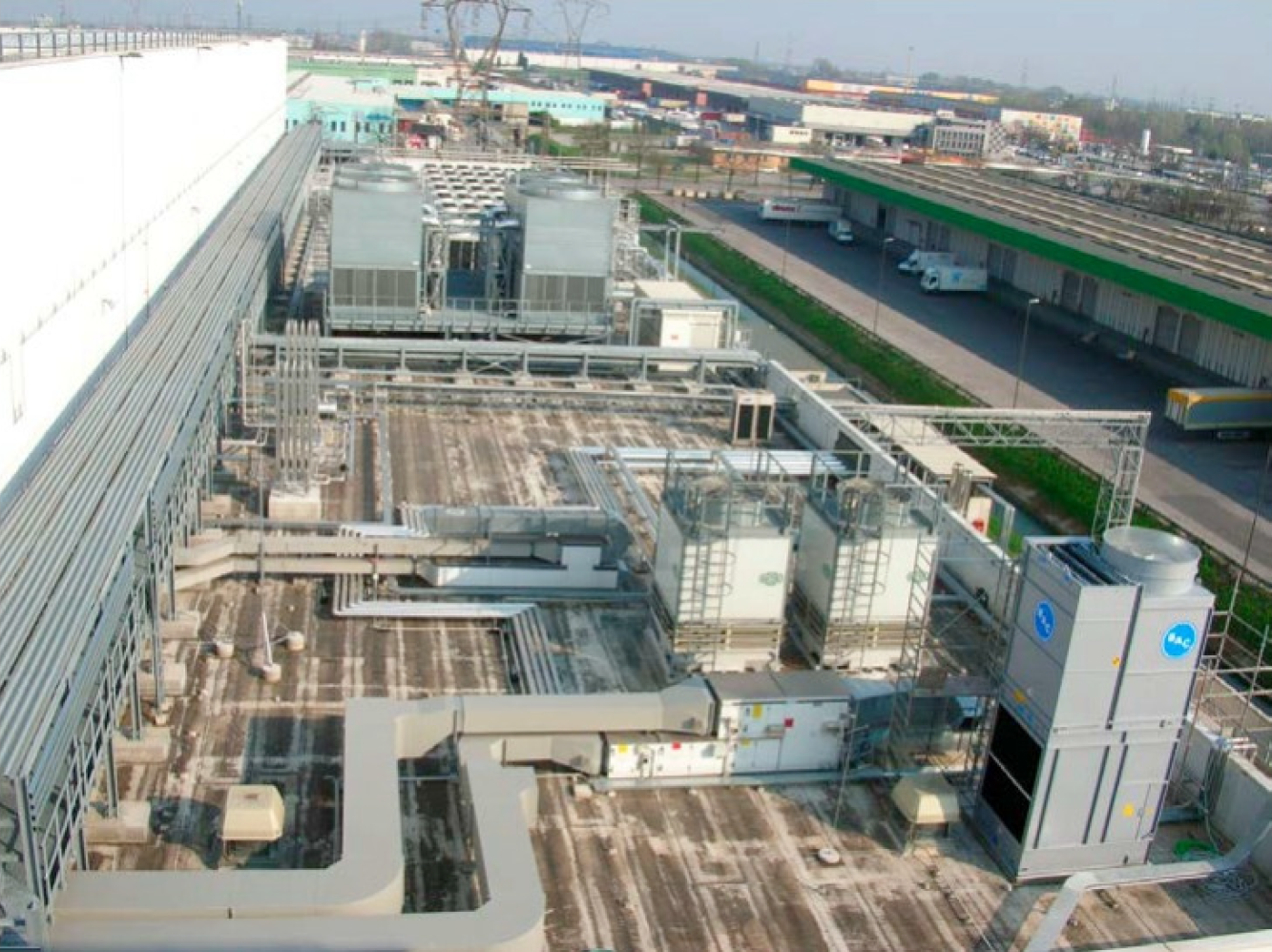

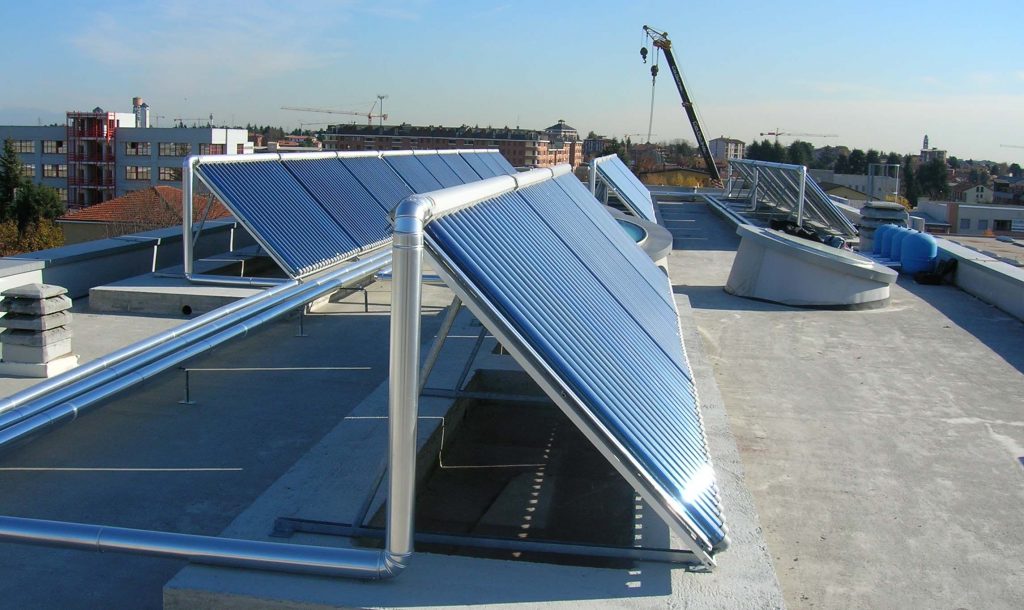

- le UTA sono ubicate a gruppi sulle coperture, in relazione alle utenze servite;
- la centrale di aria compressa presenta una dotazione di macchine che consente di assicurare la continuità di servizio anche in caso di guasto a un’apparecchiatura.
Sono stati previsti sistemi di contabilizzazione elettrica e contatori di energia termica e frigorifera in grado di consentire un monitoraggio continuo ed accurato dei consumi, effettuando di conseguenza interventi correttivi finalizzati al risparmio energetico.
