Palazzo della Provincia
Periodo esecuzione: 2013-1016 (Progettazione definitiva)
Committente: Provincia dell’Aquila
Servizi svolti: Verifica sismica, progetto definitivo, progetto di prevenzione incendi, Coordinamento della Sicurezza in fase di progettazione, progetto esecutivo.
Area oggetto d’intervento: 3.105 m2 (edificio) 4.200 m2 (Parcheggio interrato)
Stato dei lavori: Progetto esecutivo in fase di validazione
Realizzazione dell’Edificio di Sant’Agostino con un intervento sostitutivo all’interno del complesso che vede la ricostruzione del Palazzo del Governo dell’Aquila a seguito del sisma del 2009.
Progettazione Architettonica
I temi principali sviluppati in sede di elaborazione del progetto sono:
- precisa identificazione volumetrica e architettonica come diretta rispondenza alle aree funzionali interne;
- riorganizzazione delle altezze degli interpiani;
- riorganizzazione del piano terra a q. -4,50 con realizzazione di Sala Conferenze di 135 mq (circa 80 posti) e di Sala Polifunzionale di circa 120 mq come area cerniera polivalente tra hall, Palazzo del Governo adiacente e area-piazza esterna;
- revisione dei passi strutturali dei piani interrati a parcheggio che ha consentito di sfruttare completamente le potenzialità geometriche dell’area, realizzando a parità di dimensioni n.94 posti auto contro gli n.81 del preliminare con un incremento pari al 16% della dotazione;
- impostazione strutturale integrata che ha consentito di risolvere, con soluzioni innovative ed economiche, le criticità riscontrabili nel preliminare;
- impostazione impiantistica integrata in classe A con soluzioni fortemente innovative relativamente al contenimento energetico, alla produzione di energie rinnovabili (geotermico e fotovoltaico) e soprattutto al controllo e al confort del sistema di trattamento dell’aria e dell’illuminazione.
Inoltre, sono state particolarmente approfondite le tematiche architettoniche riguardanti le facciate dell’edificio, la strutturazione geometrica delle sistemazioni e l’organizzazione del verde che, in continuità con l’esistente giardino, viene riportato sino all’interrato del piano terra della hall e del podio della Sala Conferenze.

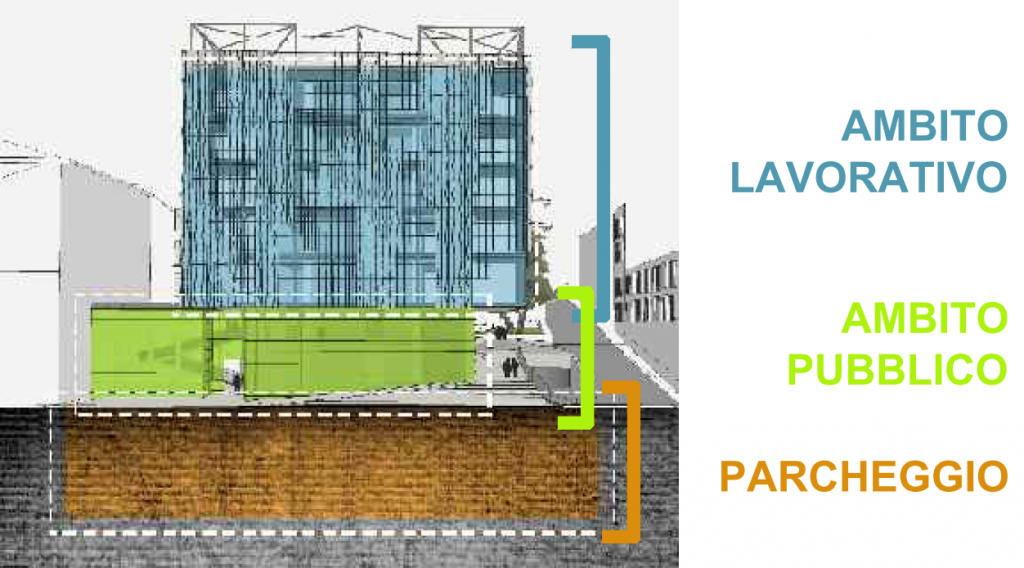

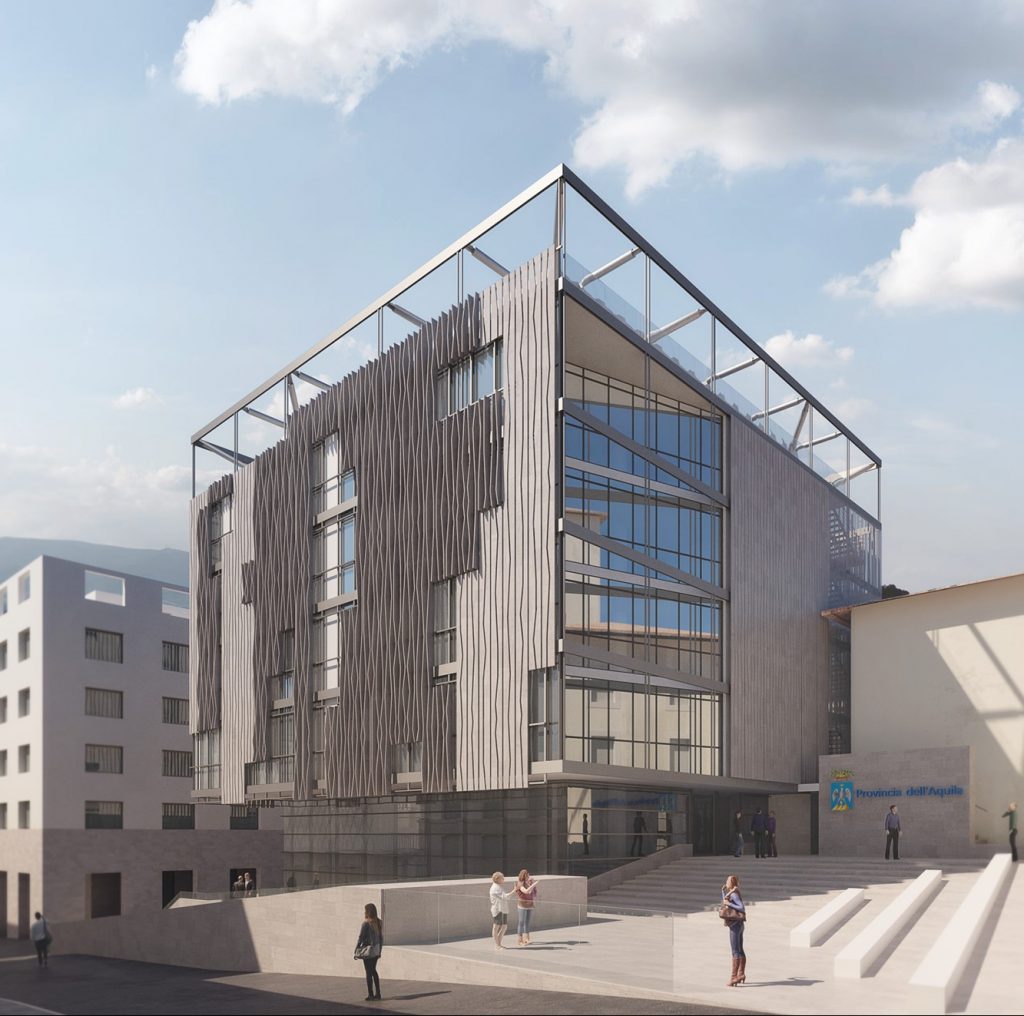

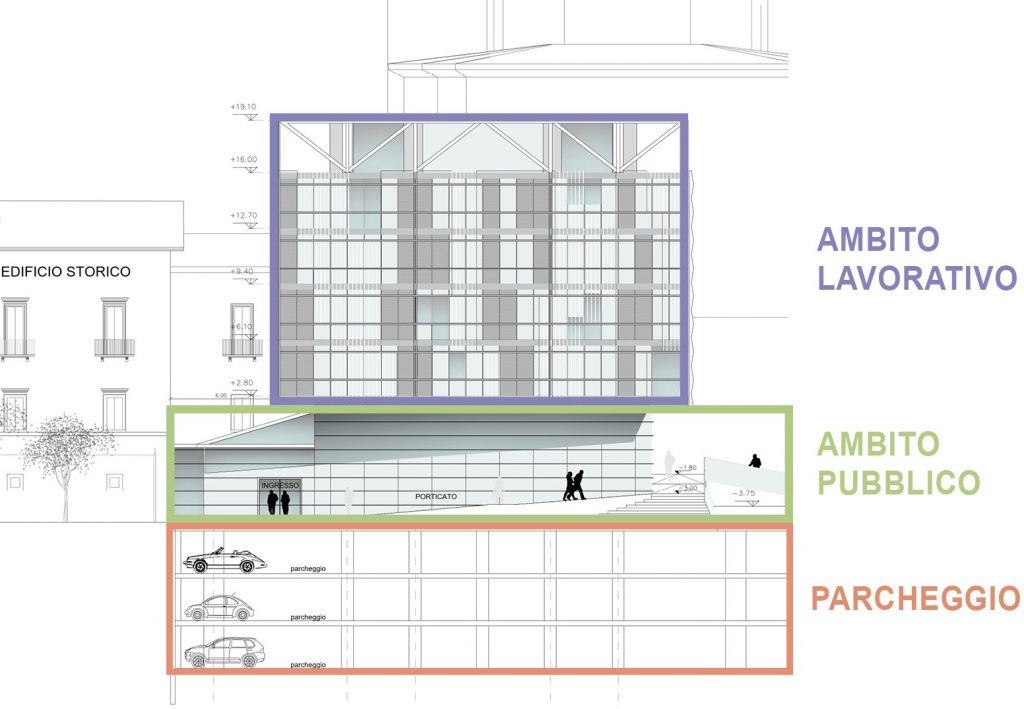

Il progetto si articola ricercando una corrispondenza formale tra i diversi ambiti funzionali e la conformazione spaziale/volumetrica dell’oggetto architettonico: il podio dell’edificio, ospitando funzioni pubbliche, è racchiuso da una vetrata che garantisce connessione con la città. Per i piani superiori, che ospitano gli uffici, il trattamento esterno è analogo, ma la distribuzione interna dipende dalle specifiche esigenze funzionali. All’ultimo piano è collocata la presidenza: il volume vetrato che la accoglie ribadisce il valore istituzionale di trasparenza della res publica e la copertura leggera e tecnologica quello di sviluppo sostenibile.

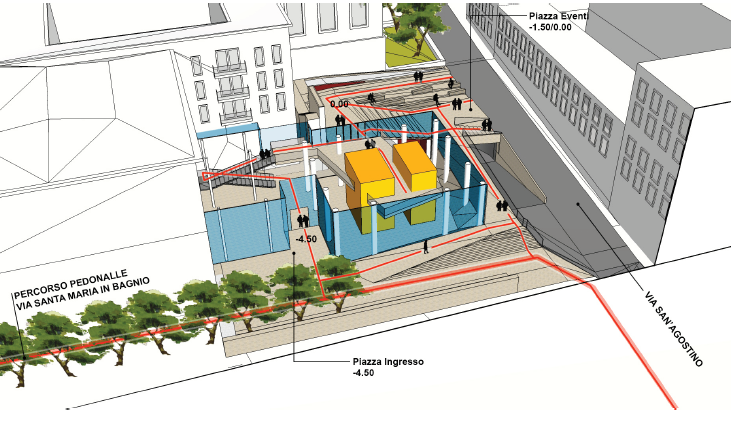

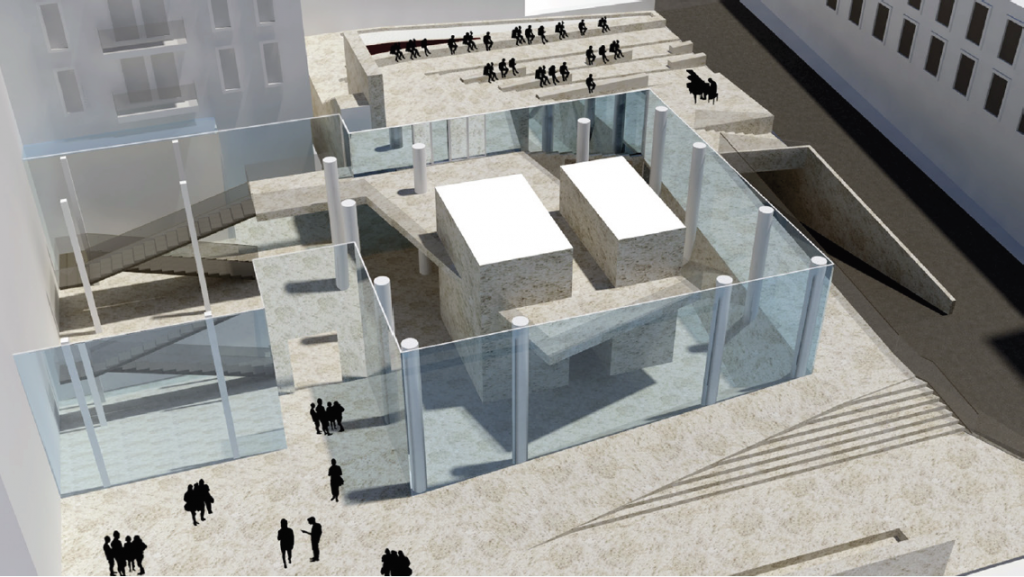

Percorsi Esterni

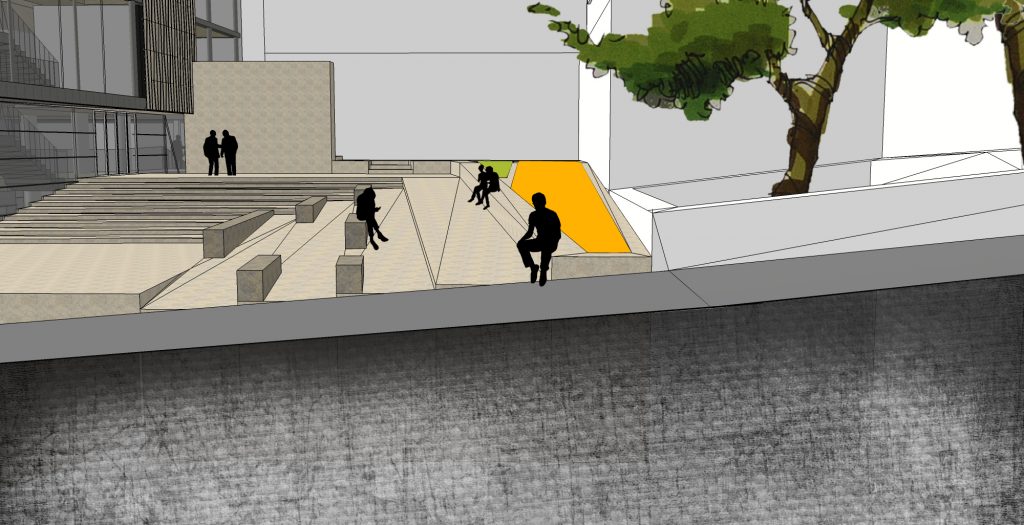

L’articolazione degli spazi esterni risolve il forte dislivello dell’area di intervento ed inserisce la struttura nell’ambiente circostante.
La continuità e l’unitarietà dello spazio è stata studiata sia come continuità visiva tra interno ed esterno, che come continuità del materiale di pavimentazione. La vetrata di confine dei due livelli di ingresso permette la percezione di unitarietà dello spazio tra i livelli stessi.

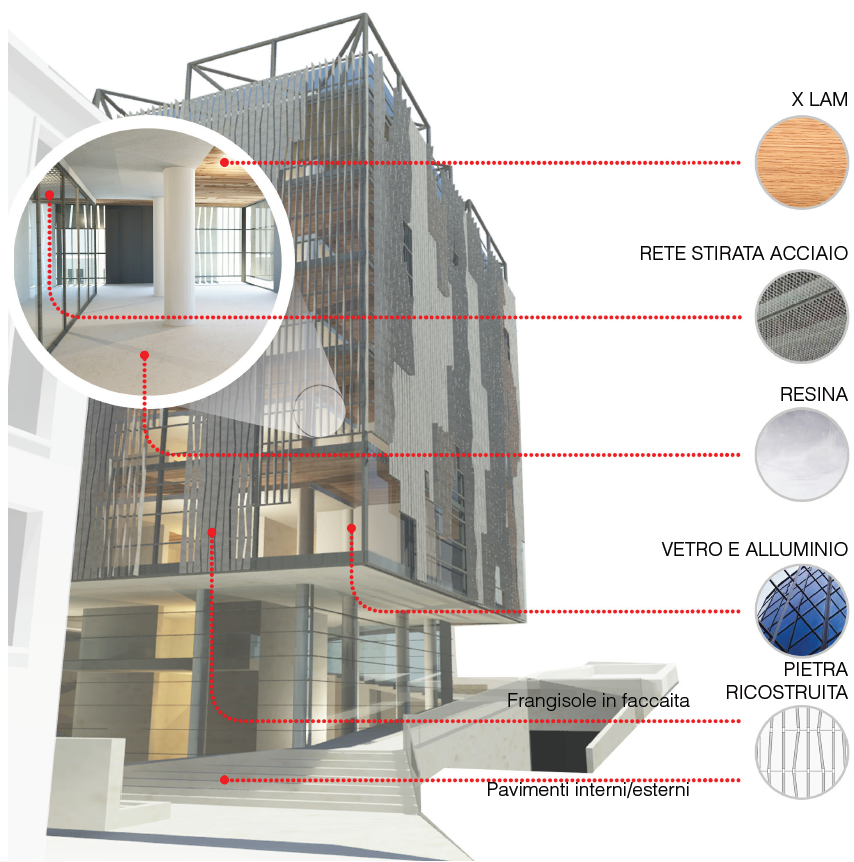

Facilità manutenzione degli arredi
SOFFITI SPAZI DI LAVORO: L’XLam è particolarmente indicato per le strutture a vista. Ha alti requisiti antincendio e antisismici, è traspirante e permette un elevato isolamento acustico e termico, ideale nei luoghi di lavoro. L’Xlam è ecologico in quanto rinnovabile e formato con colle “formaldeide free”.
Materiale durevole non necessita di manutenzione. Impreziosisce l’estetica col naturale invecchiamento.
CONTROSOFFITI SPAZI SERVENTI: La Rete Stirata in acciaio è un materiale durevole resistente alle sollecitazioni meccaniche, non si deforma nel tempo, possiede alta resistenza al fuoco.
Manutenzione straordinaria: non necessaria. Manutenzione ordinaria: autopulente.
PAVIMENTI SPAZI DI LAVORO: La Resina viene utilizzata per la sua alta praticità e velocità di posa, inoltre esalta una delle qualità salienti del progetto il pavimento continuo. Durevole, resistente all’abrasione e all’urto è soggetto a una normale usura al calpestio nel tempo.
Manutenzione straordinaria: consente un rinnovamento della patina ogni 5-10 anni. Manutenzione ordinaria: pulizia con prodotti idonei.

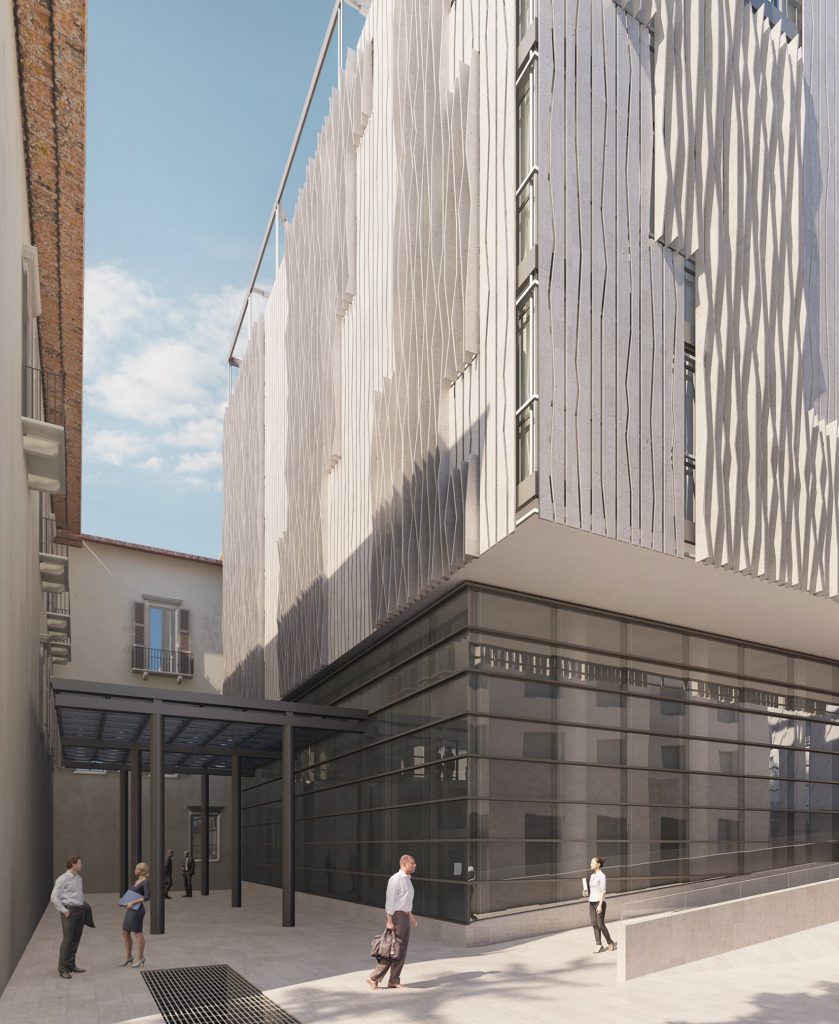

FACCIATA CONTINUA: Vetro e Alluminio sono materiali durevoli molto resistenti alle sollecitazioni meccaniche e all’urto.
Manutenzione straordinaria: non necessaria. Manutenzione ordinaria: autopulente.
FRANGISOLE IN FACCIATA: La Pietra Ricostruita è un materiale durevole molto resistente alle sollecitazioni meccaniche, colorazione stabile agli UV, resistente all’urto.
Manutenzione : materiale autopulente per via della finitura liscia.
PAVIMENTI INTERNI / ESTERNI: La versione calpestabile della pietra ricostruita, oltre ai pregi sopra descritti, offre una classe di resistenza antiscivolo di R 9 per l’interno e R13 per l’esterno, mantenendo tuttavia una buona lavabilità.
Manutenzione straordinaria: nessuna. Manutenzione ordinaria: pulizia con prodotti idonei.

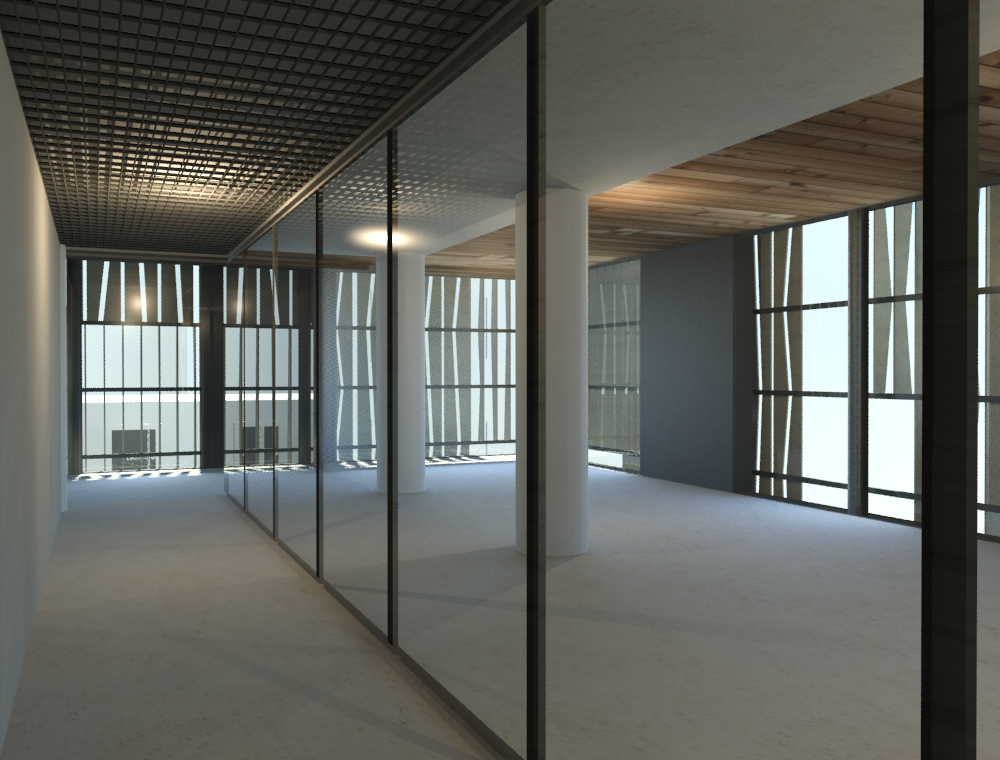

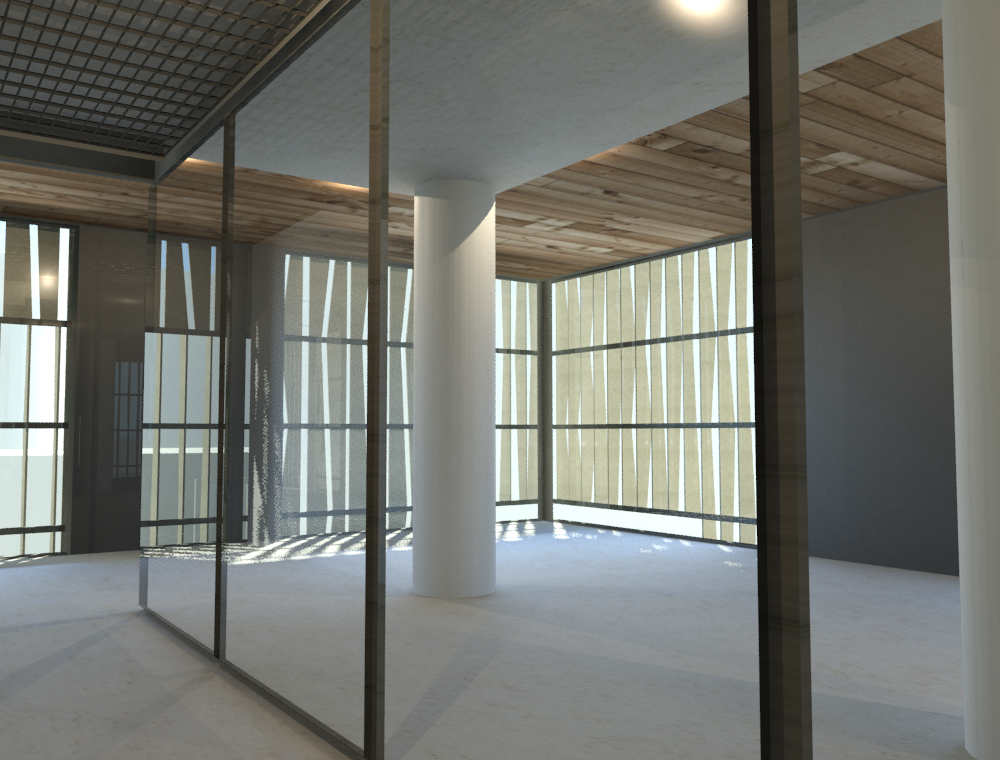

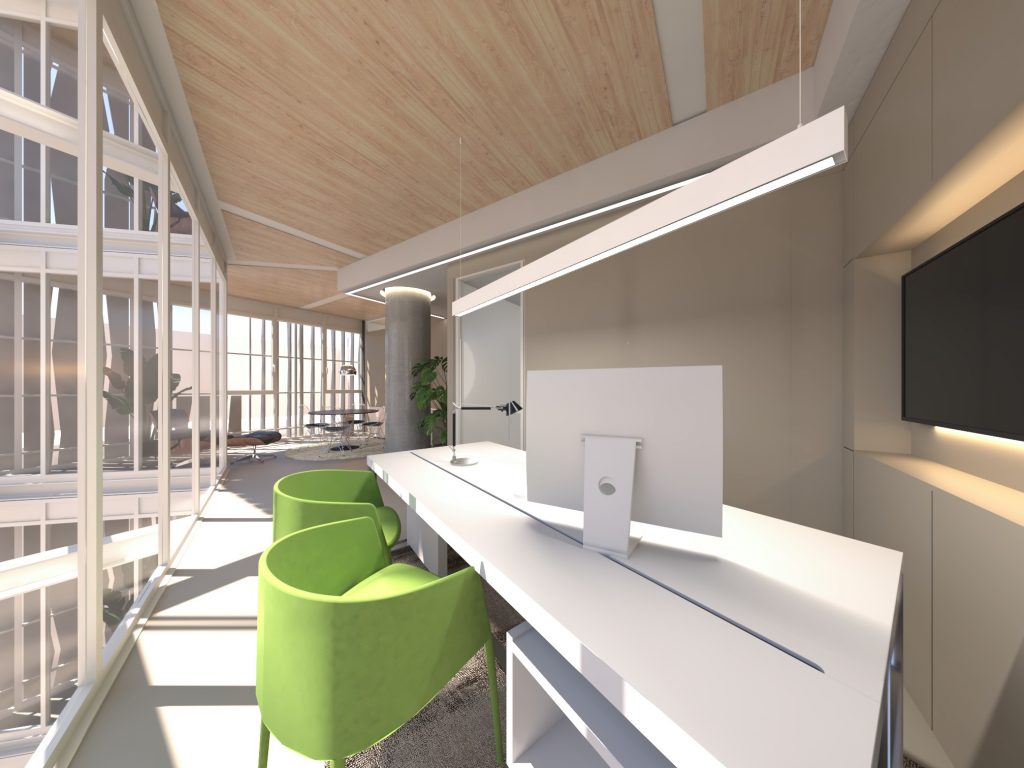

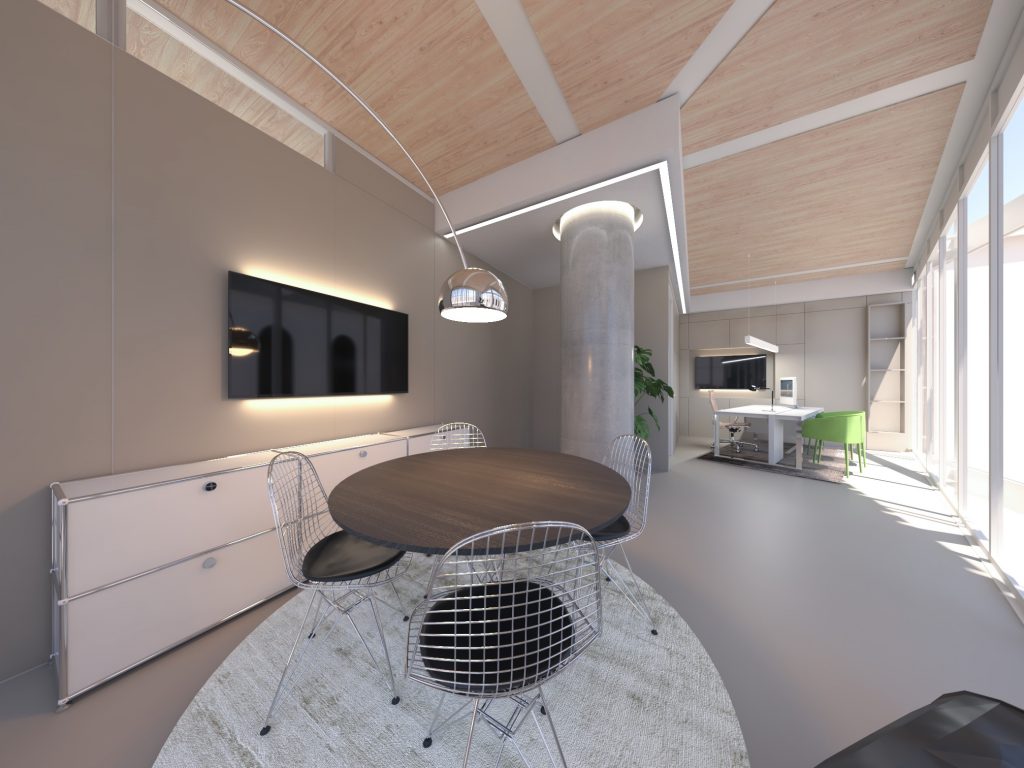

Ambienti interni
- modularità delle partizioni verticali;
- continuità delle pavimentazioni;
- solaio in legno a vista senza soluzione di continuità negli ambienti di lavoro;
- modularità degli impianti a pavimento e a parete per possibili riconfigurazioni future;
- qualità dell’ambiente di lavoro.

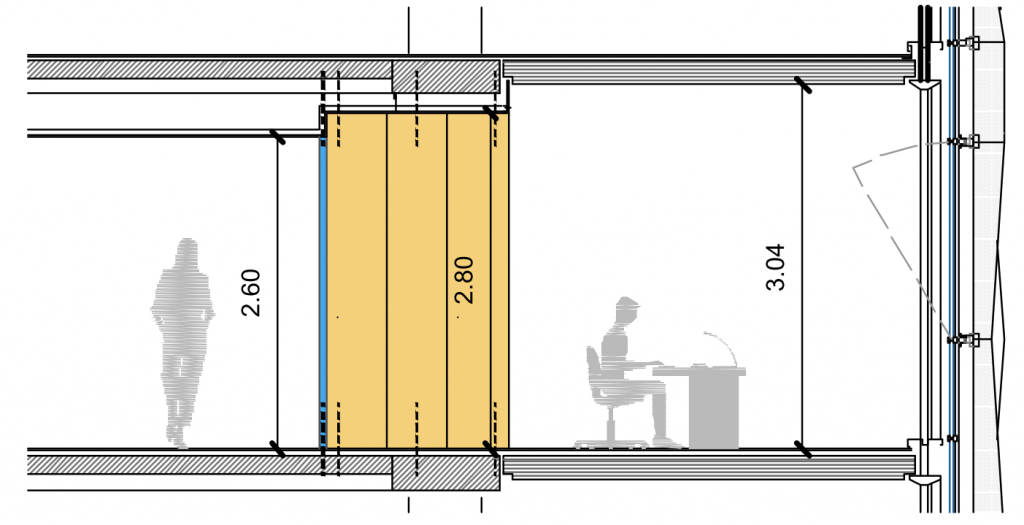

Architettura della struttura
La soluzione proposta è basata su 3 elementi principali:
- riduzione dell’altezza del piano di distribuzione a q.+0.00 al minimo di norma di 2.40 m di altezza libera, con un incremento di 10 cm dell’interpiano dei piani superiori, da m 3.20 a 3.30;
- eliminazione del solaio a sbalzo, inserendo una struttura strallata con tiranti ancorati al piano di copertura, permettendo di alleggerire il nucleo centrale dell’edificio per realizzare un foyer di grandi dimensioni e luminosità;
- sostituzione del solaio a sbalzo in c.a. con una struttura in legno di tipo XLAM che consente un altezza libera di 3 m.
In sintesi queste soluzioni consentono:
- per le aree uffici un’altezza libera di 3.00 m;
- per le aree interne, distribuzione di un’altezza di m. 2.80 che permette in controsoffitto impiantizzato di 40 cm e una luce libera a norma di 2.40;
- una riduzione delle incidenze del ferro nella struttura c.a. dovuta all’eliminazione dei solai a sbalzo con spessore di 30 cm.
Recupero delle macerie
Per limitare l’utilizzo di materie prime e di ridurre l’impatto ambientale generato dallo smaltimento dei rifiuti derivanti dalle opere di costruzione e demolizione dell’edificio oggetto di intervento, si sono ipotizzate forme di riutilizzo, reimpiego e recupero a cui destinare i materiali inerti, cercando di evitare danni all’ambiente e alla salute dell’uomo.
Si è previsto infatti il riutilizzo degli inerti derivanti dalla demolizione, ad esempio il rivestimento in pietra delle facciate, come materiale base per la produzione dell’involucro della nuova costruzione e per le opere del basamento. Questa proposta è avvalorata dall’analisi e dalla valutazione della fattibilità tecnica, economica e ambientale del riutilizzo dei materiali inerti prodotti, privilegiando dunque l’impiego di materiali inerti provenienti dagli impianti di recupero in alternativa a materiali derivanti dallo sfruttamento di risorse non rinno
Accorgimenti antisismici

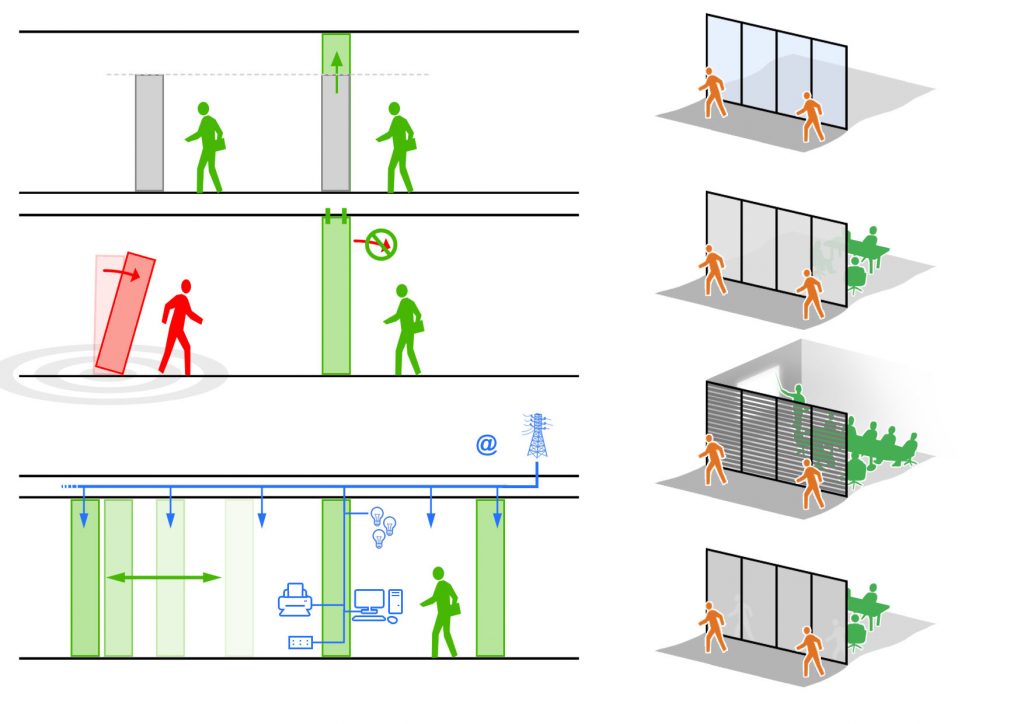

I divisori degli uffici, opachi o vetrati, sono ancorati a soffitto e/o a pavimento così come le pareti attrezzate, che si sviluppano a tutta altezza. Tale soluzione risponde alla volontà di incrementare la sicurezza antisismica nei luoghi di lavoro sostituendo le scaffalature e armadiature mobili con divisori attrezzati che annullano il pericolo di ribaltamento grazie ai sistemi di fissaggio sia a soffitto sia a pavimento.
Copertura ultimo livello: elementi leggeri e pannelli fotovoltaici
La copertura integra architettonicamente i pannelli modulari fotovoltaici in policristallino, annullando il potenziale impatto visivo che ne scaturirebbe da un posizionamento inclinato degli stessi nel rispetto del contesto urbano del centro storico dell’Aquila, ed assicura allo stesso tempo la tenuta assoluta agli agenti atmosferici. L’impianto presenta una potenza installata di 50KWp producendo circa 45.000KWh annui di energia in più.

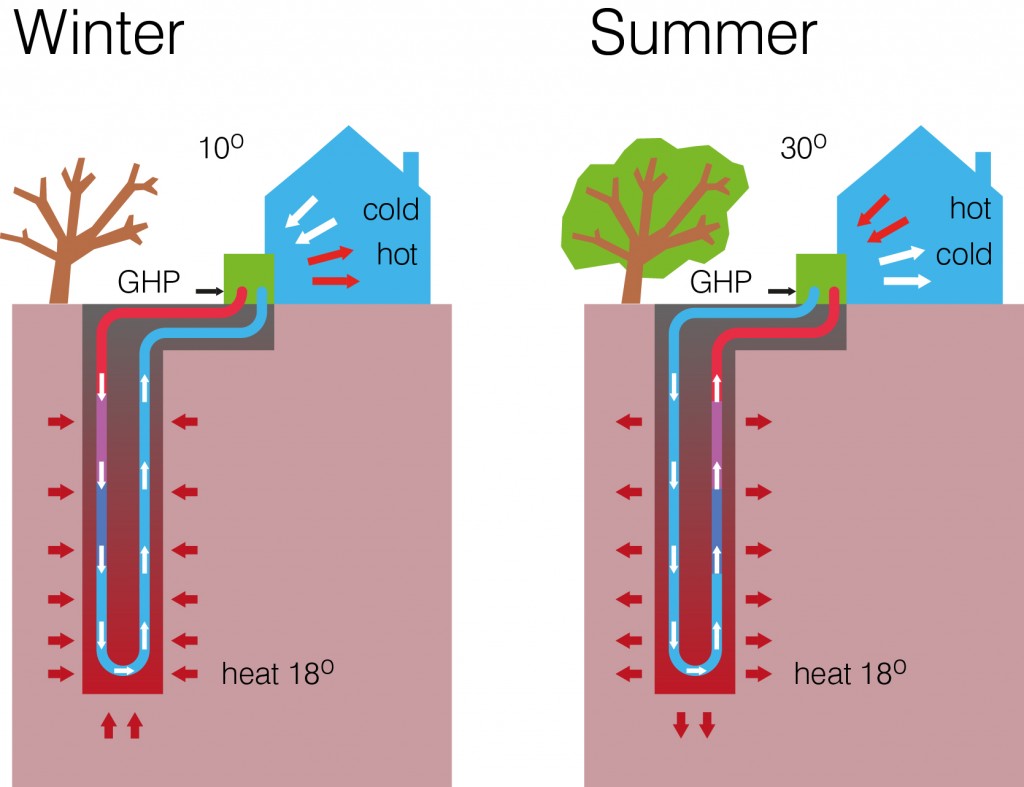

Impianto geotermico associato all'attivazione della massa dei solai di piano
Per aumentare l’efficienza energetica del sistema produzione dell’energia termica e frigorifera, una parte dell’energia è prodotta da un impianto geotermico con pozzi profondi che attivano la massa dei solai per contrastare i carichi interni dell’edificio. Nel periodo invernale, grazie alla bassa temperatura del fluido prodotto (30°C) e alla stabilità della temperatura del pozzo freddo, il sistema garantisce alti valori di SCOP (>5.5). Nel periodo estivo il sistema funziona in «free cooling» raffreddando la massa dei solai grazie alla basse temperature del terreno. L’impianto di attivazione di massa copre il 60% del fabbisogno energetico invernale complessivo dell’edificio.
Edificio in classe A+=5,4kWh/anno mc
- impianto geotermico associato all’attivazione della massa dei solai ed impianto VRV per terminali ambiente ed UTA;
- impianto fotovoltaico 50kWp;
- illuminazione con lampade LED e controllo DALI;
- aumento efficienza recuperatori UTA e recupero termodinamico sull’aria espulsa;
- impianto elettrico flessibile ed altamente automatizzato;
- impianto di supervisione TREND.

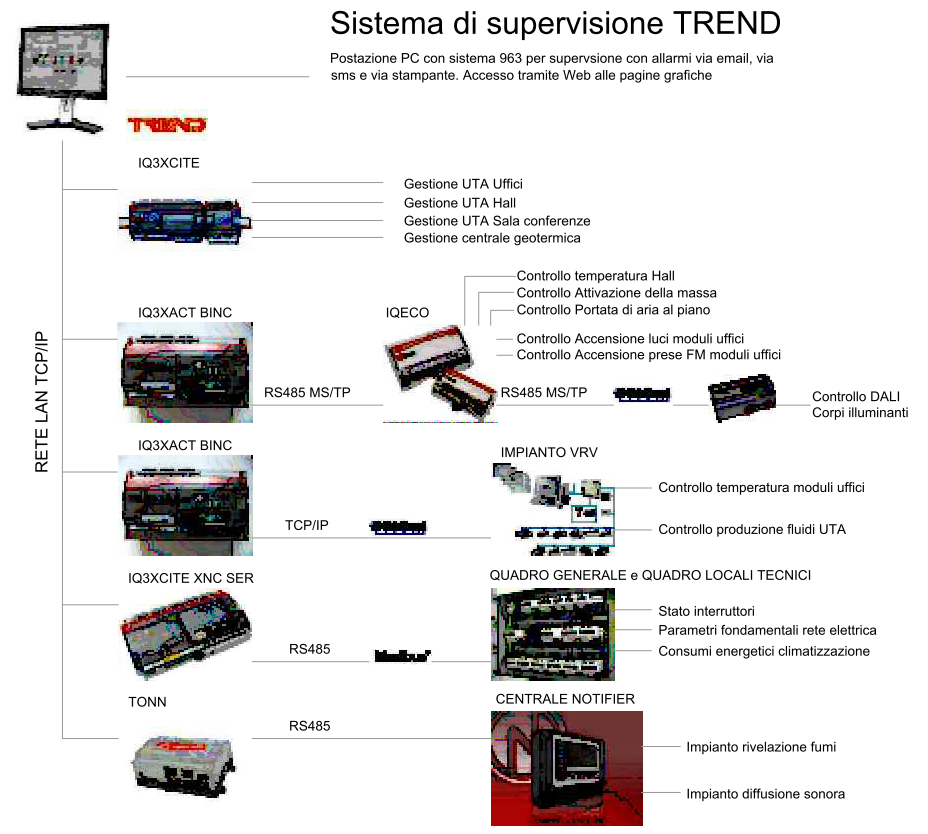

Sistema di supervisione e controllo
Permette di avere il controllo totale degli impianti installati all’interno dell’edificio (stati, allarmi e regolazione variabili).
Aumento efficienza recuperatori uta e recupero termodinamico sull'aria espulsa
Per aumentare l’efficienza energetica del sistema di recupero di calore sull’aria espulsa dalla UTA, è stato previsto l’uso di recuperatori totali (sensibile + latente) con efficienze del 70%. Ciò permette di:
- ridurre le potenza installata in centrale;
- in inverno, evitare di umidificare l’aria di rinnovo;
- diminuire i consumi energetici dell’umidificazione.
Impianto elettrico flessibile ed altamente automatizzato
- automazione dell’illuminazione;
- controllo dell’alimentazione delle prese FM delle postazioni lavoro (permette di notte di togliere corrente a tutti i terminali con possibilità di escludere utenze importanti);
- distribuzione degli impianti FM e Dati pensata per garantire la massima flessibilità nel caso di modifiche.
Impianto VRV IV Kaikin con accumulo a cambiamento di fase
Per regolare in maniera precisa la temperatura nelle fasce perimetrali, è previsto un impianto ad espansione diretta di tipo VRV IV della Daikin. Tale sistema presenta due novità assolute:
- il controllo della temperatura del refrigerante può avvenire con 3 modi di gestione (Powerful, Quick e Midi) a cui corrispondono risposte del sistema più o meno marcate;
- il controllo dello sbrinamento con accumulo a cambiamento di fase permette di non interrompere mai l’erogazione di calore all’impianto.
L’impianto VRV copre il 40% del fabbisogno energetico invernale dell’edificio.
