Progettazione del nuovo edificio Epsilon nel complesso del nuovo impianto edilizio “Campus Scientifico” per la Facoltà di Scienze Matematiche Fisiche e Naturali
Luogo: Mestre (VE) – Italia
Periodo esecuzione: 2016 – 2018
Committente: Università Ca’ Foscari Venezia
Servizi svolti: Progetto definitivo ed esecutivo. Prevenzione incendi.
Area oggetto d’intervento: 5.018m2
Stato dei lavori: concluso
Campus di via Torino, gli uffici di Ca’ Foscari hanno avviato ad inizio anno la gara per l’affidamento della progettazione definitiva ed esecutiva, la direzione lavori e il coordinamento della sicurezza, per la realizzazione dell’edificio Epsilon presso il campus scientifico in via Torino a Mestre, l’ultimo intervento edilizio che termina la campagna di cantieri per ultimare il polo universitario di terraferma.

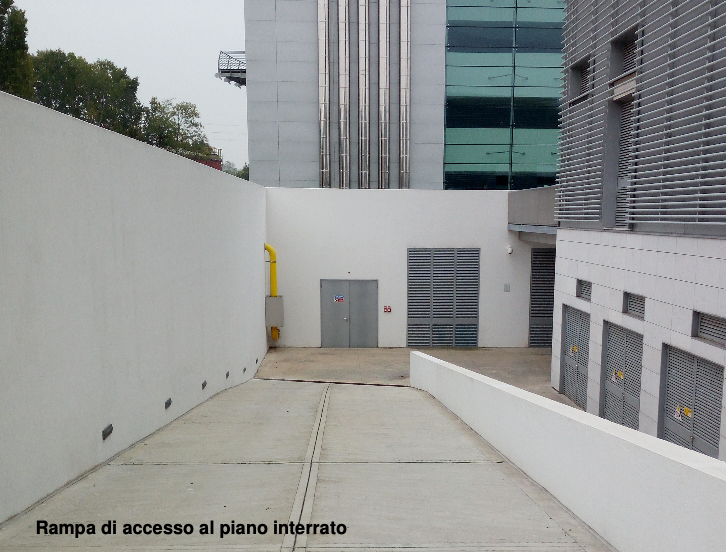

Al piano interrato devono trovare collocazione 6 magazzini (circa 109 mq complessivi), un locale raccolta reflui di laboratorio (31 metri quadri), spogliatoi e relativi servizi (circa 103 mq), parcheggi (12 posti auto) e alcuni locali tecnici (circa 221 mq). Al piano terra il laboratorio didattico di restauro (circa 244 mq), una aula informatica (circa 117 mq), due aule (244 mq), una sala studenti (47 mq), i servizi di Campus (circa 80 mq), locali per progetti di Ateneo (circa 50 mq). Al primo piano altri tre laboratori di ricerca e quattro studi/uffici (circa 263 mq complessivi) da destinare al Dipartimento di Scienze ambientali più altri 544 metri quadri per progetti di Ateneo con cinque studi e laboratori. Al secondo piano un laboratorio di ricerca e tre uffici (164 mq) da destinare al Dipartimento, 8 laboratori di ricerca e 10 studi/uffici (circa 649 mq complessivi) da destinare a Scienze molecari. Al terzo piano ancora 9 laboratori di ricerca.
Aspetti tecnico-architettonici
Le scelte architettoniche e tecnologiche dell’impianto architettonico della nuova sede dell’università di Ca’ Foscari in via Torino hanno preso spunto dalle connotazioni dell’ambito circostante, e dalle funzioni in essa insediate, non solo dal punto di vista tipologico ma anche nella scelta dei materiali e degli elementi tecnologici. L’area risulta fortemente “antropizzata” e connotata da tipi edilizi a carattere prevalentemente produttivo – artigianale, ma anche da grandi complessi ad uso pubblico. La vicinanza con la zona industriale e con il tessuto urbano, ha determinato le scelte tipologiche ed architettoniche soprattutto per quel che riguarda i prospetti. La modularità dei corpi edilizi ha seguito la composizione seriale dei singoli spazi dei laboratori (unità minima di riferimento) che hanno dettato lo schema base per la definizione delle distribuzioni interne e delle tipologie strutturali dell’intero impianto.
Sistema di supervisione e controllo
Il sistema di supervisione e di controllo i dati di funzionamento dei vari sottosistemi utilizzando protocolli di comunicazione di tipo aperto standardizzati a livello internazionale. Il sistema costituito essenzialmente da un Server principale che attraverso la rete, le informazioni di vari sottosistemi e li
La supervisione degli impianti si alle seguenti parti principali dell’impiantistica meccanica:
-sottostazioni di pompaggio;
-centrali di condizionamento e sistemi di ventilazione;
-terminali di impianto (quali ventilconvettori, batterie di post-riscaldamento, cassette miscelatrici, ecc.);
-impianti dei gas tecnici.
Lo scopo del sistema di effettuare la gestione, la regolazione ed il controllo dei vari impianti garantendo di esercizio e sicurezza, adottando automaticamente le operazioni di riconfigurazione atte a conseguire questo obiettivo.
Impianto fotovoltaico
Si prevede la realizzazione di un impianto fotovoltaico costituito da 140 moduli in silicio monocristallino da 300W, per un totale di 42kWp installati.
La taglia dell’impianto stata calcolata in modo da rispettare gli obblighi per i nuovi edifici e per gli edifici sottoposti a ristrutturazioni rilevanti previsti dal D.L. 28/03/2011 e i criteri ambientali minimi di cui al D.m. 11/10/2017.
I moduli saranno installati piani su di un’apposita pensilina metallica installata ad h=4m dal piano di calpestio della copertura per mezzo di un apposito sistema di montaggio.
Come si vedere nello schema a blocchi, il campo fotovoltaico ottenuto, a sua volta suddiviso in sottocampi ognuno dei quali gestito da un inverter trifase dotato di doppio sistema di inseguimento (MPPT); in questo modo si realizza un impianto affidabile ed in grado di gestire al meglio le varie condizioni di illuminamento/ombreggiamento che si possono verificare nel corso dell’anno.
Per l’impianto proposto possibile stimare una produzione media annua di circa 45.209 kwh/anno, che corrisponde ad un risparmio di circa 8,46 TEP/anno, e una riduzione media delle emissioni di CO2 di circa 24,01 t/anno (questi valori sono stati stimati considerando un periodo di 20 anni).
Per il monitoraggio dell’impianto si prevede l’utilizzo di un sistema Webconnect: gli inverter previsti saranno dotati di interfaccia dati integrata per cui la messa in servizio del
